Водопонижение BBA | |
БРС (быстроразъёмные соединители), иглофильтры

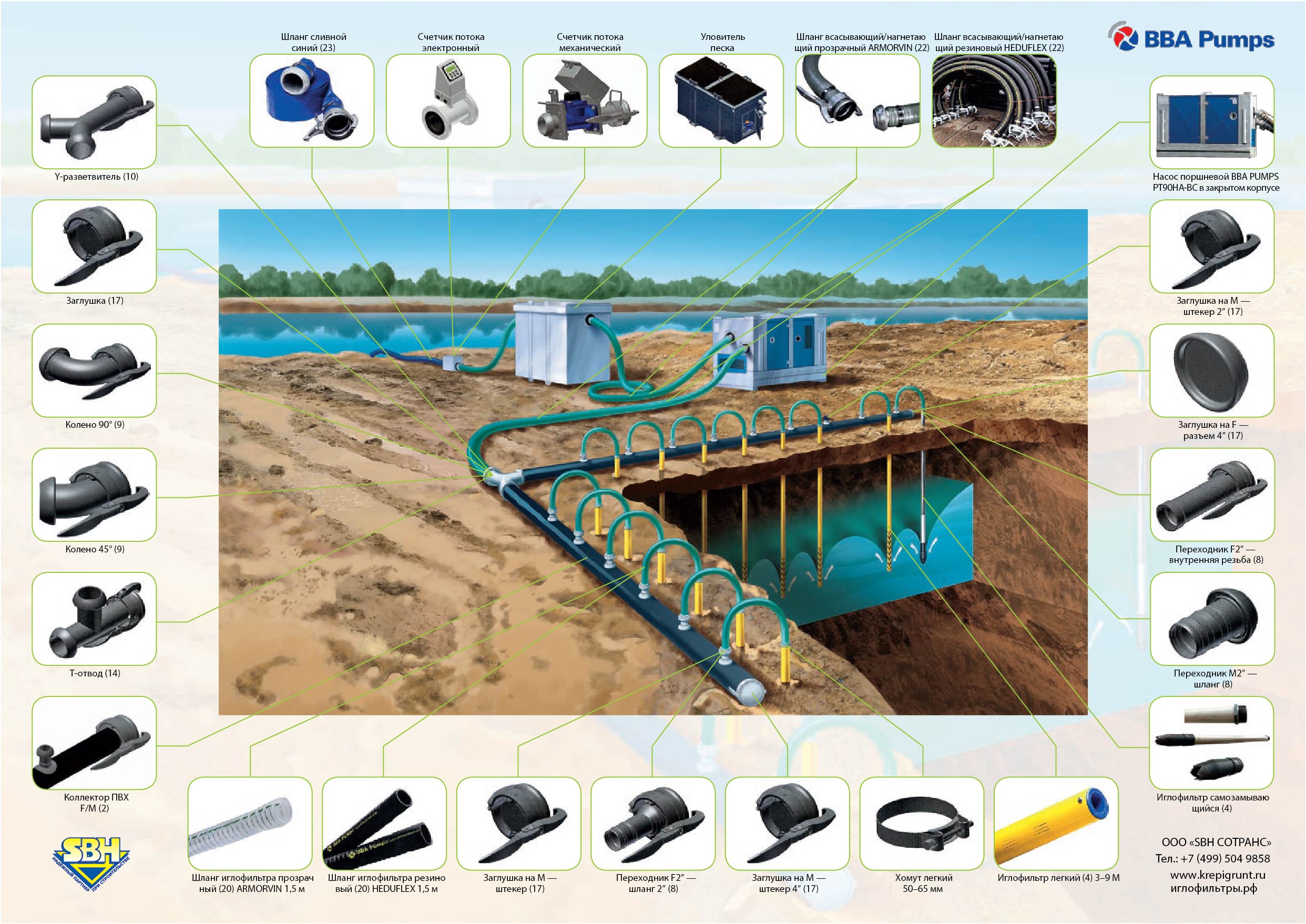

Скачать карту (схему соединения) аксессуаров, фитингов, БРС, шлангов, коллекторов и насоса водопонижения
Для описания типов соединений Мы использовали следующие термины:
Штеккер (M) - наконечник в обиходе называемый "папа" (Male).
Разъём (F) - наконечник в обиходе называемый "мама" (Female). Также - горловина.
Аксессуары - фитинги, БРС (бастроразъёмные соединители), колена, шланги, коллектора являются связующим звеном между насосами и иглофильтрами, установленными в грунте. При расчете стоимости оборудования каждый наш потенциальныя покупатель получает вместе с ценовым предложением карту аксессуаров. Карта показывает внешний вид каждого аксессуара и схему их соединения. Чтобы правильно определить расположение предложенных аксессуаров на карте, каждая позиция в предложении отмечена цифрой-номером аксессуара.
Аксессуары включают элементы быстрой сборки трубопроводов, такие как наконечники, разъёмы, колена, переходники, отводы, разветвители, заглушки, иглофильтры, шланги, коллектора и соединяющие их крепления, хомуты.
(4) Фильтр обсадной. Используется для работы в супесях, когда очень мелкие частицы песка облегают и забивают фильтрующий элемент иглофильтра. В таких условиях работа установки водопонижения без обсадного фильтра невозможна, так как вода не всасывается и система работает с очень малой производительностью - до 10-15 куб.м/час. При использовании обсадных фильтров в супесях производительность системы водопонижения повышается на 40-70%.
Имеет длину от 3 до 9 м, диаметр 80 мм. Фильтрующий элемент составляет большую часть длины обсадного фильтра - например обсадной фильтр длиной 8 м имеет фильтрующий элемент длиной 6 м.
Устанавливается методом бурения и погружения в готовую скважину, затем внутрь обсадного вставляетя стандартный иглофильтр.
(4) - Иглофильтры легкие пластиковые (HSV) желтые. Предназначены для работы системы водопонижения в любых грунтах до глубины 9 м. Легкие иглофильтры имеют фиксированный размер на разную глубину работ - 3, 4, 5, 6, 7, 8, 9 м и диаметр 50 (2") или 60 мм (2.5"). Для соединения с коллектором используется шланг иглофильтра и хомут.
Для замывки необходимо подготовить скважину при помощи замывающего устройства.
Ориентировочная стоимость легкого иглофильтра при длине 6 м: 3000 руб.
(4) - Иглофильтры легкие пластиковые (HSV) желтые специальные. Предназначены для работы системы водопонижения в любых грунтах до глубины 9 м. Легкие иглофильтры имеют фиксированный размер на разную глубину работ - 3, 4, 5, 6, 7, 8, 9 м и диаметр 50 (2") или 60 мм (2.5"). Для соединения с коллектором используется шланг иглофильтра и хомут.
Для замывки необходимо подготовить скважину при помощи замывочного устройства.
Обычный иглофильтр всасывает всей поверхностью фильтрующего элемента. Если в верхней части окажется пузырь воздуха, всасывания воды снизу не будет и в коллектор поступает воздух.
Это специальная модель иглофильтра, полностью заменившая с октября 2011 г. предыдущую, имеет конструкцию, обеспечивающую всасывание только через нижнюю часть иглофильтра. Это гарантирует всасывание даже если уровень грунтовых вод оказывается ниже уровня всасывающего элемента иглофильтра, установленного в грунте.
(4) - Иглофильтр самозамывающийся усиленный. Входной диаметр резьбы - 2" (50мм). Пластиковый щелевой фильтрующий элемент, противоударный, внутренняя стальная труба 1 1/4''. Головка и наконечник из стали с шариковым клапаном. Длина 1,15 м. Для погружения на необходимую глубину накручивается резьбовым соединением на удлиняющие трубы.
На рисунке - фильтрующий элемент стандартного самозамывающегося стального иглофильтра.
 Описание и схема всех элементов иглофильтра.
(20) - Шланг иглофильтра ARMORVIN прозрачный гибкий усиленный диаметром 2" (50мм), 2.5" (57 мм) или комбинированный 2"/2.5" разъем/штуцер (F/M) или штуцер/штуцер (F/F) на концах. Длина 0,95 или 1.5 метра. Педназначен для соединения иглофильтров с коллектором.
(20) - Шланг иглофильтра HEDUFLEX резиновый непрозрачный гибкий усиленный диаметром 2" (50мм) разъем/штуцер (F/M) или штуцер/штуцер (F/F) на концах. Длина 0,95 или 1.5 метра. Педназначен для соединения иглофильтров с коллектором. Является более гибкой альтернативой прозрачных шлангов ARMORVIN.
Иглофильтры лёгкие фиксированной длины изготовлены из лёгкого ПВХ-полимера. Это запатентованная BBA технология. Благодаря малой массе и высокой прочности иглофильтры легко и быстро устанвливаются в песчаные грунты. Их конструкция не предполагает удлинения при помощи труб - каждый иглофильтр имеет нерегулируемую длину от 4 до 9 м. Сам фильтрующий элемент длиной 1 м находится в основании.
Для установки водопонижения в с лёгкими иглофильтрами сначала необходимо выбурить или вымыть специальной насадкой отверстие для иглофильтра. Лёгкие иглофильтры не имеют стального наконечника для самозамывания.
Насадка для замывания легких иглофильтров. Чтобы замыть иглофильтр необходимо вымыть грунт глубиной, равной длине иглофильтра. Насадка подключается к замывочному насосу BBA или другому насосу высокого давления и вращательно-поступательным движением погружается в грунт на место установки иглофильтра. Комплектуется удлиняющими штангами.
Комплект фитингов на 100 иглофильтров для поршневого насоса водопонижения. Содержит следующие элементы:
BBA Шланг сливной синий Vinyflat 4'''', F/M, 6 бар, 25 м (23) 07025329 1
BBA Т-отвод 4" F/M с длинным отводом F оцинк. (14) 03091134 1
BBA Т-отвод 4" F/M с коротким отводом M оцинк. (14) 03091144 1
BBA Колено F/M 90 град. 4'''' (9) 03071924 3
BBA Заглушка на М - штеккер 4'''' (17) 03061154 2
BBA Переходник F 2"-шланг 2'''' оцинк. (8) 03082105 100
BBA Заглушка на М -штеккер 2'''' (17) 03061151 20
BBA Заглушка на F -горловину 4'''' (17) 03061164 2
BBA Хомут MIKALOR усиленный 60-63 мм, 2'''' 07204262 200
Служит для соединений магистрали из иглофильтров и насоса с номинальной нагрузкой всасывания 100 куб.м в час. Дает возможность создавать как параллельные и прямые периметры, так и прямоугольные с различными размерами и оптимальным включением насоса в цетр магистрали.
(2) - Легкие ударопрочные коллекторы без БРС из материалов на основе ПВХ длиной от 4 до 9 метров (2). Диаметр основной трубы 4'' (110 мм) или 6" (160 мм) с соединителем на хомут и внутренней резьбой. Отводящие патрубки в количестве 3, 4 или 5 шт. диаметром 1,5" (33,7 мм), 2'' (51 мм) или 2,5" (57 мм). Соответственно возможен шаг иглофильтров 1.67, 1.25, 1.0 м или 2.0, 1.5, 1.2 м.
(2) - Легкие ударопрочные коллекторы из материалов на основе ПВХ длиной от 4 до 9 метров (2). Диаметр основной трубы 4'' (110 мм) или 6" (160 мм) со штеккером-соединителем быстрого подключения (М). Отводящие патрубки в количестве 3, 4 или 5 шт. диаметром 1,5" (33,7 мм), 2'' (51 мм) или 2,5" (57 мм). Соответственно возможен шаг иглофильтров 1.67, 1.25, 1.0 м или 2.0, 1.5, 1.2 м.
Альтернатива коллекторам с соединителями на хомуты.
(17) - Заглушки резиновые. Диаметром 2, 2.5, 3, 4, 5, 6 дюймов. Применяются с коллекторами без БРС.
(8) - переходник шланг-разъём быстросъёмный (F). Диаметром 2, 2.5, 3, 4, 5, 6 дюймов. Фиксируется хомутом.
(8) - наконечник разъём быстросъёмный (F) привариваемый. Диаметром 2, 2.5, 3, 4, 5, 6 дюймов. Позволяет самостоятельно изготовить быстросъёмное соединение.
Наконечник штеккер (M) привариваемый. Диаметром 2, 2.5, 3, 4, 5, 6 дюймов. Дает возможность самостоятельно изготовить быстросъемное соединение.
Переходник шланг-штеккер (M). Фиксируется хомутом.
Специальный переходник шланг-штеккер (М). Фиксируется хомутом.
Переходник шланг-разъём (F). Фиксируется хомутом.
Специальный переходник шланг-разъём (F). Фиксируется хомутом.
Переходник наружная резьба-разъём (F).
Переходник наружная резьба-штеккер (M).
Переходник внутренняя резьба-разъём (F). Используется для соединения удлиняющей трубы иглофильтра и шланга.
Переходник внутренняя резьба-штеккер (M).
Переходник разъём(F)-разъём(F).
Переходник штеккер(M)-штеккер(M).
Переходник штеккер(M)-разъём(F) с вентилем.
Колено 135 градусов фланец-штеккер(M).
Колено 90 градусов фланец-штеккер(M).
(8) - Переходник фланец-разъём(F).
Переходник фланец-штеккер (M). Диаметром от 2 до 6" для различных соединений на агрегатах.
(16) - переходник различных диаметров. Для соединения труб разных диаметров от 2" до 6" в пределах одного дюйма.
(10) - Y-разветвитель 2M/1F (два штеккера - один разъём быстрого соединения). Диаметром 4 или 6". Для соединения коллекторов в различные формы.
Y-разветвитель 2F/1M
Разветвитель штеккер(M)-разъём(F)+разъём(F) 45 градусов.
Т-отвод штеккер(M)-разъём(F)+наружная резьба.
Т-отвод штеккер(M)-разъём(F) с длинным разъёмом(F).
Т-отвод штеккер(M)-разъём(F) с коротким штеккером(M).
Наконечник разъёма (F).
Наконечник штеккера (M).
(9) - Колено соединительное штеккер/разъем (F/M) диаметром 4'' (108мм) с углом 90 градусов. Применяется для соединения коллекторов в прямоугольные формы вокруг котлованов.
(9) - Колено соединительное штеккер/разъем (F/M) диаметром 4'' (108мм) с углом 135 градусов. Применяется длля соединения коллекторов в сложные формы вокруг выемок.
(17) - Заглушка быстросъёмная на разъём (F). Диаметры от 2 до 6".
Заглушка F на штеккер M.
Клапан одностороннего потока.
Клапан одностороннего потока позволяет пропускать жидкость только в одном направлении. Изготовлен в компактном, легком, переносном, быстро соединяющимся корпусе. Клапана используются, когда несколько насосов водопонижения подключены к одному сливному шлангу.
Крупнофильтрующее сито-наконечник с разъёмом (F).
Крупнофильтрующее сито-наконечник с соединителем на шланг. Фиксируется хомутом.
Крупнофильтрующее сито-наконечник с разъёмом (F) низкого профиля.
Крупнофильтрующее сито-наконечник для сточных вод с разъёмом (F).
Крупнофильтрующее сито-наконечник для сточных вод с разъёмом на шланг. Фиксируется хомутом.
Крупнофильтрующее сито-наконечник в виде корзины с разъёмом (F).
Хомут легкий на шланг.
Хомут средний на шланг.
Хомут мощный на шланг.
Крюк разъёма фиксирующий короткий.
Крюк разъёма фиксирующий длинный.
Ручка разъёма зажимная.
Заклёпка соединительная.
Кольцо-прокладка резиновая для всех разъёмных соединений.
Прокладка резиновая для резьбовых соединений.
Прокладка резиновая для фланцевых соединений.
Для соединений систем используются несколько видов шлангов - шланги иглофильтров, сливные, всасывания и нагнетания, отводящие. Всасывающие шланги иглофильтров обычно прозрачные - для контроля протекания жидкости.
Шланги всасывающие и отводящие обычно внутри армированы стальной спиралью для предотвращения деформации от давления или вакуума. Отводящие шланги по допустимому давлению должны быть подобраны под конкретные объекты, так как насосы позволяют выполнять отвод жидкости на высоту до 20 м.
(22) - Шланг всасывания-нагнетания Heduflex на большое давление. Диаметр 4, 6, 10, 12". применяется для соединений главных магистралей системы насосов.
(22) - шланг всасывания-нагнетания прозрачный ARMORVIN на давление 2 -3 бар. Диаметр 4 или 6". Мы рекомендуем эти шланги для соединения коллекторов систем водопонижения.
(22) - шланг всасывания-нагнетания VACUPRESS на давление 2 -3 бар. Диаметр 3, 4 или 6". Непрозрачная альтернатива шлангам ARMORVIN.
(23) - шланг сливной белый плоский диаметром 2'' или 3'' на давление до 17 бар. Соединители разъем/штеккер (F/M) или разъем/разъем (F/F) диаметром 2''(50 мм), 3''(75 мм). Длина 20 или 25 м.
(23) - шланг сливной красный плоский диаметром 2'' или 3'' на давление до 17 бар. Соединители разъем/штеккер (F/M) или разъем/разъем (F/F) диаметром 2''(50 мм), 3''(75 мм). Длина 20 или 25 м.
(23) - шланг сливной синий плоский Vinyflat диаметром 4'' или 6'' на давление до 6 бар. Стандартно используется для отвода воды в системах водопонижения иглофильтрами.
В предложении BBA есть множество различных счетчиков потока жидкости - как механических, так и электромагнитных. Все насосы имеют специальное соединение для быстрой установки счетчиков внутри насоса. Некоторые счетчики можно устанавливать в любом месте магистрали жидкости.
Счетчики (расходомеры) бывают с внутренней крыльчаткой, внешней крыльчаткой и электронные. Те, что имеют внутреннюю крыльчатку, закрывающую полностью поток жидкости, могут измерять потоки небольшой производительности - до 60 куб.м/час. Расходомеры с наружной крыльчаткой могут измерять большие потоки, но если поток уменьшится - это силно исказит показания, так как поток жидкости будет протекать под крыльчаткой, установленной в верхней части измерительной трубы счетчика.
Электронные счетчики не имеют погрешности, так как измеряют каждую проходящую через сечение трубы молекулу воды. Эти счетчики также обладают множеством функций, позволяющих зарограммировать насос, а также могут передавать показания расходомера по радиоканалу. Кроме производительности счетчик показывает скорость потока, частоту пульсаций, производительность системы в процентах от номинальной производительности насоса, различные ошибки, возникающие в системе жидкости.
Все насосы в закрытом корпусе поставляются в Россию с предустановленным счетчиком потока SIEMENS MAG5000.
 |
Компактный закрывающийся измеритель потока.
Измеритель потока. Измеряет объём проходящей жидкости в м3
Компактный закрывающийся измеритель потока.
Измеритель потока с внутренней турбиной.
Измеритель потока с наружной или внутренней турбиной.
Электронный измеритель потока SIEMENS MAG5000. Этот счетчик стандартно устанавливается в насосы с закрытым корпусом. Мы рекомендуем спользовать именно эту модель, так как в отличие от механических он считает только поток воды, за счет чего точность измерений намного выше.
Крыльчатка механических счетчиков улавливает также поток воздуха и счетчик может показать больший поток с ошибкой до 50%.
Для поршневых насосов BBA РТ90 есть готовый комплект запчастей к насосу, который служит для быстрой замены изнашивающихся частей. Состоит из: пружина клапана - 8 шт., клапан - 8 шт., кольцо клапана - 8 шт., комплект сальников (на все узлы), манжета поршня - 4 шт., кольцо поршня - 2 шт., прокладка крышки - 1 шт.
Полный комплект запчастей к насосу PT150.
Комплект из 3-х фильтров для дизельных насосов с двигателями HATZ - топливного, воздушного и масляного. В насосах BBA Pumps PT90 и MB C90 фильры меняются каждые 500 часов, в насосах BBA Pumps PT150 с увеличенным картером - каждые 1500 часов.
По мере износа цилиндры насоса РТ90 подлежат замене, так как шероховатости их внутренней поверхности могут приводить к ускоренному износу манжет поршней. Насос сожержит 2 цилиндра. Их состояние надо проверять при замене манжет.
Топливный фильтр насоса B30-180HA T.
Комплект для ремонта графитового уплотнения насоса B30-180
Основание рабочего колеса насоса B30-180
Рабочее колесо насоса B30-180
|
